化學補水
———冷凝器科學補水真空除氧裝置
一、概述：
凝汽器補水節能裝置技術是電力部推廣的重點節能措施。是通過近幾年來發展起來的一門熱工理論等效焓降法，作為一種新的熱力系統計算分析方法。在冷凝器中增加一套補水裝置，把化學補水科學噴入，使排出的汽體迅速冷卻，從而提高機組真空和回熱經濟性，同時使進入除氧器的水溫提高，含氧量降低，提高除氧器除氧效率。采用該裝置后，煤耗可下降1-3克/千瓦時。半年就可收回投資。
二、工作原理及效能
我們確定了水的補入為凝汽器喉部，根據凝汽器喉部的尺寸，確定凝汽器內“補水節能裝置”的管道布置方式的位置，補入水通過“補水節能裝置”霧化地從喉部補入，并能形成一個“霧化帶”，流經軸封冷卻器、抽氣器、低壓加熱器后到達除氧器。這一過程，產生的效能為：
1、補充水吸收了一定的熱量，使給水溫度大幅度提高，即增加低壓系統抽汽量，減少高壓抽汽量，提高了熱功轉換效率，使這部分蒸汽在機內作功。
2、補水在凝汽器中吸收排汽熱量，減少了一定份額的余額損失，強化了熱交換，降低了排汽溫度，改善了機組真空。
3、凝汽器對補水汽進行真空除氧，提高了整個回熱系統的除氧能力。
4、且利于機組接帶負荷。
三、應用舉例
現以某電廠BⅡ-25-3型高溫高壓供熱機組為例，進行等效焓降法進行改造的可行性分析： 該機設有兩臺高壓加熱器，三臺低壓加熱器，補水系統為“除氧器式”補充水系統，化學軟化水補充到低壓除氧器，由中繼泵補入高壓除氧器，低除、高除的進出水方式均為母管制運行。
正常運行工況下，帶40-70T/H、0.8-1.3MPa供熱負荷， 我們通過調查研究，以機組額定和設計參數為主，結合實際參數進行修正，應用等效焓降法進行了分析對該機組來說，真空度每提高1％，半年就可節煤750噸。
四、改造方案和有關參數的確定:
補水系統實施方案的選定。要根據現場系統特點，選定系統補水的來源，是單元補水，還是從母管中補水等，然后決定補入凝汽器喉補的位置和空間尺寸。
補水量的確定。補入凝汽器的水量受到以下主要因素的制約：即受到凝結水泵、主抽汽器、軸封冷卻器、低壓加熱器通流能力的限制。其次，受到除氧能力的限制。對于其確定的機組與凝汽器補水裝置，其除氧能力是確定的，若補充水量過大，它將無法將補充水中的含氧量達到要求值以下，造成凝結水含氧量超標，從而腐蝕凝結水管道。再者，在運行中，補充水量還應與機組所接帶的負荷匹配。

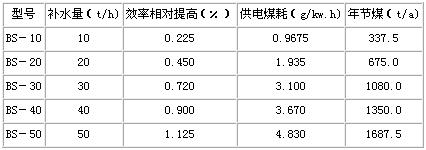

型號選配。根據需要和可能我公司有四種規格噴嘴即每只噴嘴流量為0.5T/H、1T/H、1.5T/H、2T/H組裝成的補水節能裝置，具體規格型號如下：
1、回熱可行性分析結果：
注：為了達到使用效果和安裝方便，當補水量大于30噸時，建議定購兩組補水節能裝置。
五、操作和安裝的注意事項:
1、要根據凝汽器喉部的尺寸，確定凝汽器內“補水節能裝置”的管道布置方式的位置。
2、如機組小修，安裝工期為半天即可，如不吊汽缸安裝，則安裝工期為一天即可。
3、在補水至凝汽器管路上，可加裝流量孔板，將流量指示裝于運行層，給運行人員調整補水量提供依據。
4、為使運行人員及時方便地了解凝汽器水位，及時調整補入水流量，可采用閥門控制流量形式和整個系統防虹吸管路，或加裝“電接點水位計”于操作盤上。
5、運行人員可根據機組經濟參數及負荷，調整補入水流量。
6、“補水裝置”在凝汽器內的支承應固定牢靠，防止松動。
六、定貨須知：
提供補水量每小時多少噸。（T/H）
凝汽器喉部的位置和空間尺寸圖。（復印件）
系統補水的來源是單元補水，還是從母管中補水。
產品種類： 不銹鋼焊接鋼管 凝汽器管,冷凝器管,換熱器管,簿壁光管 考登鋼管,空氣預熱器用管 冷油器管,冷水器管,管殼式換熱器管 凝汽器換管,換熱器專業換管 發電廠凝汽器膠球自動清洗裝置系統組成: 1、神美公司生產的收球網是目前較其它膠球清洗裝置的更新?lián)Q代產品,結構形式合理.分為柵格網板式(SF型雙柵格網板收球網,SD型單柵格網板收球網)和SL型漏斗式收球網.柵格網板式收球網的柵網板可以轉動,在膠球裝置投運時,網板處于收球位置,在不投運清洗裝置時,該柵網板可旋轉到與水流方向一致的位置；既減少水阻又起到清除柵網板上雜物的作用.網板的轉動定位由電動執行機構執行(DN300～DN700小型收球網為手動控制).柵網板到位與否是保證膠球清洗裝置系統收球率的關鍵之處. 膠球清洗系統相關產品： 二次濾網：二次濾網是冷卻水凈化裝置的主要設備之一，它可以清洗大于6㎜以上的一切雜物，能保證膠球暢通無阻在凝汽器內正常運行，二次濾網起到了關鍵作用。詳細工作參數等情況參閱“二次濾網”使用說明書。電動旋轉反沖洗二次濾網結構形式如二次濾網使用說明書上的圖樣所示：它主要由：（1）殼體（2）不銹鋼網芯（3）傳動機構（4）減速機（5）強排污裝置等部件組成。
我公司生產的膠球清洗裝置是目前國內更新?lián)Q代產品，膠球清洗裝置主要分A、B兩大系列；A系列為漏斗式膠球網是。B系列為沖孔板網式收球網，本裝置主要組成部件由的強排污反沖清二次濾網和收球網組成，兩大系列收球網是當前國內對冷卻管清洗為。它具有以下特點： A、B系列的使用范圍 A、B兩大系列膠球清洗裝置產品的優點 訂貨須知: |
